Projekt 6
Elektronický zvončekový systém
Voľne programovateľný elektronický zvončekový systém pre školy s možnosťou pridávania vlastných skladieb na zvonenie.
Súčiastky
Čo potrebujeme?
- Raspberry PI 4 8GB
napájací USB-C zdroj
USB externá zvuková karta
kábel 3,5mm Jack-Cinch
kábel s koncovkou Cinch (na spínanie zosilňovača)
boost napäťový kovertér 3,3V - 12V
kábliky 2ks M-F
Raspberry PI 4 8GB
Výkonný počítač s obrovským množstvom periférií. Modul integruje 8GB RAM pamäť typu LPDDR4, 4-jadrový procesorm ARM Cortex-A72 1.5GHz s 28nm technológiou. Na module sa nachádza 2x microHDMI konektor, CSI kamerový konektor, DSI displejový konektor, audio jack a umožňuje konektivitu Bluetooth 5.0 BLE, WiFi 2.4GHz aj 5GHz, ethernet 1000MBit/s, 2x USB 2.0, 2x USB 3.0. Logika zariadenia je 3,3V a 5V.
POPIS
Ako to funguje

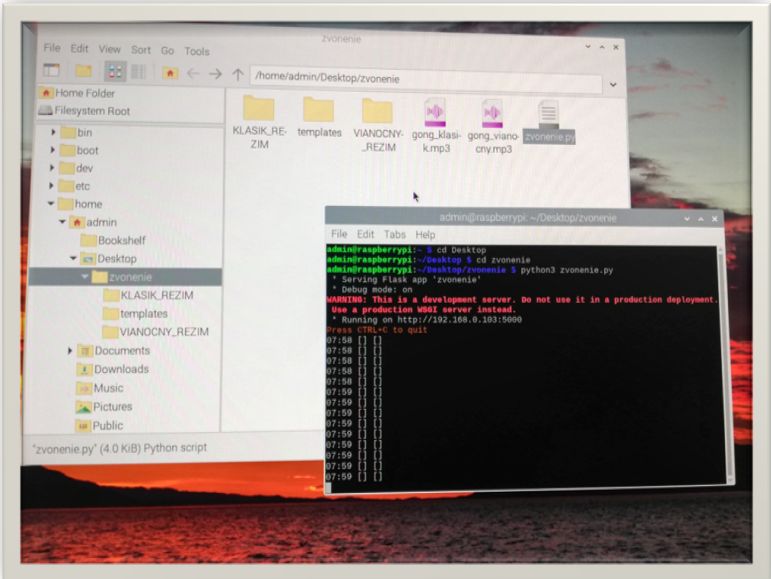

Na spomínanom Raspberry 24/7 beží script, kontrolujúci čas každých 5 sekúnd a porovnávajúci tento čas s nastavenými časmi zvonenia. V prípade zhody script najskôr vyšle signál pre zopnutie zosilovača, následne prehrá gong a jednu z predinštalovaných skladieb, ktoré je možné po úprave do vhodnej podoby na zariadenie pridávať. Zriadenie je možné ovládať prostredníctvom virtuálnej pracovnej plochy cez program RealVNC – v prípade potreby zmeny zdrojového kódu alebo pridávania skladieb. Okrem toho ale na zariadení beží v rámci LAN aj internetová stránka, ktorá slúži vedeniu školy na úpravy parametrov zvonenia – nastavenie skráteného vyučovania a zmeny zvoniaceho režimu medzi klasickým a vianočným.
Zdrojový kód
Zdrojový kód na zvonenie a internetovú stránku kvôli autorským právam nezverejňujeme.
